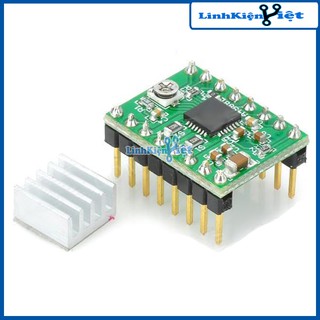

Module Điều Khiển Động Cơ Bước Máy In 3D A4988 Reprap V2

Giới thiệu Module Điều Khiển Động Cơ Bước Máy In 3D A4988 Reprap V2

MD Điều Module Điều Khiển Động Cơ Bước Máy In 3D A4988 Reprap V2
A4988 là một trình điều khiển động cơ vi bước hoàn chỉnh với built-in phiên dịch cho hoạt động dễ dàng. Sản phẩm có sẵn đầy đủ, một nửa, 1 / 4,1 / 8 và chế độ mười sáu bước để vận hành động cơ bước lưỡng cực hiệu suất đầu ra ổ đĩa lên đến 35 V và ± 2 A. A4988 bao gồm một cố định ngoài thời gian điều chỉnh hiện tại, các điều chỉnh có thể hoạt động ở chế độ phân rã chậm hoặc hỗn hợp. Chuyển đổi là chìa khóa để thực hiện dễ dàng của A4988. Chỉ cần nhập một xung trong "bước" đầu vào, ổ đĩa động cơ vi bước. Không có bảng thứ tự pha, đường điều khiển tần số cao hoặc giao diện phức tạp để chương trình. giao diện A4988 rất phù hợp với bộ vi xử lý phức tạp là không có sẵn hoặc đang quá tải.

Trong hoạt động vi bước, kiểm soát chặt trong A4988 tự động chọn chế độ phân rã hiện nay (chậm hoặc hỗn hợp). Trong chế độ sâu khác nhau, các thiết bị được thiết lập ban đầu vào một phân rã nhanh chóng trong phần bên trong cố định off-thời gian, sau đó phân rã chậm cho phần còn lại của thời gian chết. Hỗn hợp kết quả đề án kiểm soát sâu hiện tại giảm tiếng ồn động cơ âm thanh, tăng độ chính xác bước, và giảm tiêu thụ điện năng. đồng bộ mạch điều khiển cải chính nội bộ cung cấp để cải thiện điều chế (PWM) hoạt động rộng xung điện năng tiêu thụ. mạch bảo vệ nội bộ bao gồm: shutdown nhiệt với trễ, undervoltage lockout (UVLO), và bảo vệ chéo hiện nay. Không có quyền lực-on đặc biệt trình tự.

bề mặt gắn kết A4988 QFN gói (ES), một kích thước 5 mm × 5 mm, danh nghĩa tổng thể chiều cao gói 0.90 mm, với pad tiếp xúc để tăng cường tản nhiệt. Các gói phần mềm là Pb-free (hậu tố -T), với 100% mờ thiếc leadframe mạ.

Ứng dụng:
Thấp R & lt DS (ON) đầu ra
Tự động hiện chế độ phân rã phát hiện / lựa chọn
mode suy giảm hiện nay hỗn hợp và Slow
cải chính đồng bộ cho tản quyền lực thấp
UVLO nội
bảo vệ Crossover-hiện tại
3,3 và 5 V cung cấp lý tương thích
mạch tắt máy nhiệt
Mặt đất bảo vệ ngắn mạch
Tải ngắn mạch bảo vệ
Năm chế độ bước tùy chọn: Full, 1 / 2,1 / 4,1 / 8 và 1/16
