Module chuyển đổi TTL to RS485 - MAX485

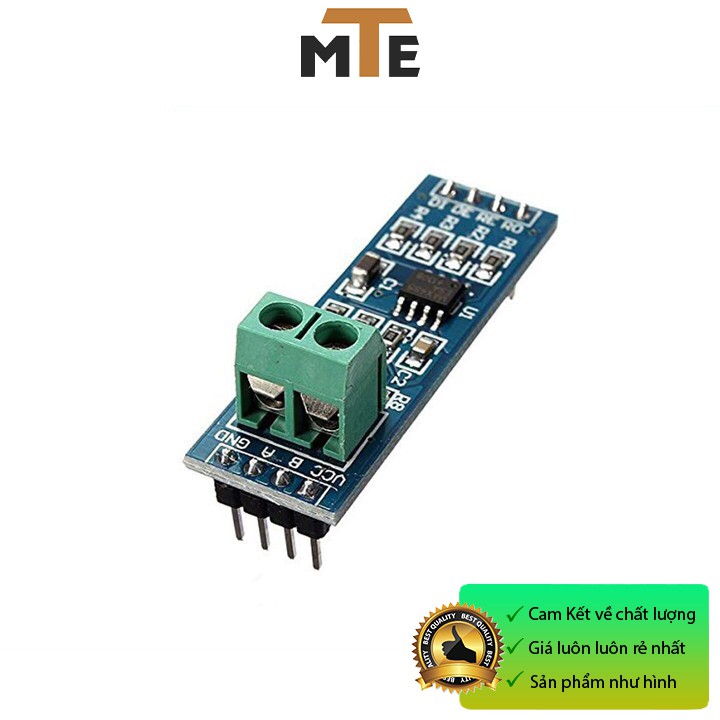

Giới thiệu Module chuyển đổi TTL to RS485 - MAX485

ỨNG DỤNG:
-Module chuyển đổi TTL to RS485 - MAX485: có thiết kế nhỏ gọn, đơn giản với IC chính MAX485 trên mạch giúp chuyển tín hiệu RS485 sang UART TTL để giao tiếp với Vi điều khiển, máy tính hoặc chuyển tín hiệu UART TTL từ Vi điều khiển, máy tính sang RS485 để tăng khoảng cách truyền xa.
Lưu ý: mạch chỉ chuyển đổi ở mức cơ bản với 1 thiết bị chạy RS485, nếu muốn chạy nhiều thiết bị song song RS485 trên 1 bus nên chuyển sang mạch module chuyển đổi UART TTL sang RS485 (MAX485) V2 hoặc V3.

THÔNG SỐ KỸ THUẬT:
-Điện áp hoạt động 5V (mức TTL)
-Kiểu kết nối hàng rào cắm 4 chân ngõ vào (RO, RE, DE ,DI của chip Max485), 4 chân ngõ ra(VCC, GND, A, B)
-Tốc độ truyền tối đa 2Mbps, khoảng cách tối đa 1Km
-Kích thước 44x14mm


TÀI LIỆU:
-Sơ đồ chân:
+VCC – 5V
+A – Non-inverting Receiver Input and No-ninverting Driver Output.
+B – Inverting Receiver Input and Inverting Driver Output
+GND – 0V
+R0 – Receiver Output (to Rx pin of microcontroller)
+RE – Receiver Output Enable (Low to enable)
+DE – Driver Output Enable (high to enable)
+DI – Driver Input (to Tx pin of microcontroller)

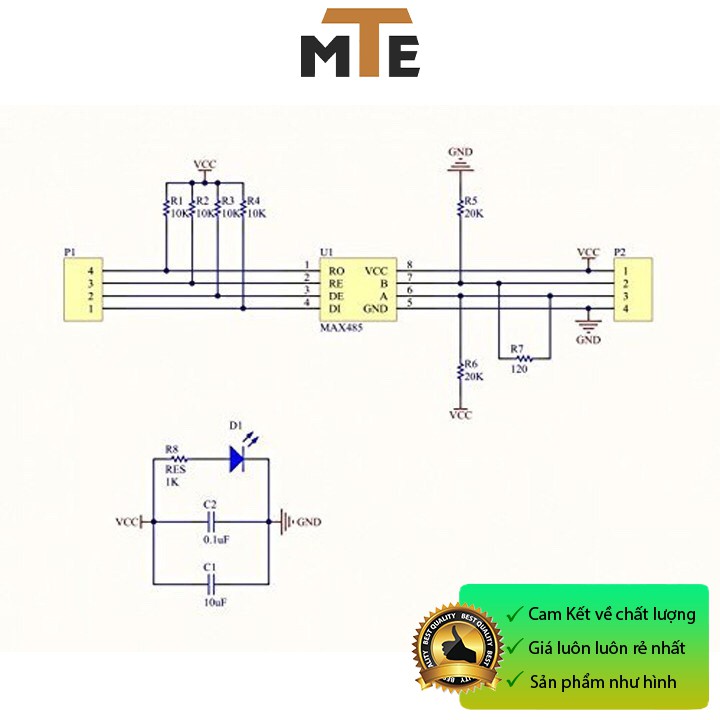

Sơ đồ nguyên lý( hình cuối)
