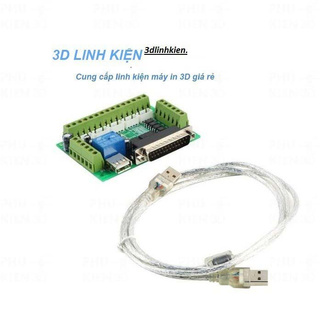

mạch điều khiển máy cnc MACH3 CNC LPT

Giới thiệu mạch điều khiển máy cnc MACH3 CNC LPT

Mạch CNC BOB MACH3 LPT dùng để nhận dữ liệu từ cổng giao tiếp song song LPT của máy tính để nhận lệnh và điều khiển các cơ cấu chấp hành khác như đọc dữ liệu từ cảm biến, xuất xung điều khiển động cơ, kích relay bơm nước,… Mạch CNC BOB MACH3 LPT được thiết kế có thể điều khiển được 5 trục X, Y, Z, A, B và một ngõ ra kích relay, 5 ngõ đọc cảm biến đầu vào và cổng xuất xung điều khiển spindle (đầu gia công). Mạch dùng cổng usb để cấp nguồn trực tiếp, Tất cả các cổng điều khiển đầu ra đều được cách ly opto và đều được qua mạch đệm cho tín hiệu được ổn định nhất. Thông số kỹ thuật : Nguồn : 12~24VDC. Hỗ trợ điều khiển : 5 trục X, Y, Z, A, B Hỗ trợ 1 cổng xuất xung PWM điều khiển Spindle. 1 ngõ ra Relay ( loại 220V 10A) : có jump để chọn ngõ ra thường đóng /thường mở. 5 Ngõ vào : có thể kết nối với công tắc hành trình hoặc các loại các biến... Tất cả các ngõ ra đều được cách li bởi opto và IC đệm để đảm bảo sự ổn định của tín hiệu
