Mạch tạo trễ 0-20S sử dụng NE555 nguồn 5-30V

Giới thiệu Mạch tạo trễ 0-20S sử dụng NE555 nguồn 5-30V

Sản phẩm bao gồm: 1 mạch tạo trễ
Vói 2 phiên bản:
+ MẠCH TRỄ 0-20s
+ MẠCH TRỄ 0-10s

NGUYÊN LÝ HOẠT ĐỘNG:
- Phiên bản 0-20s: Mạch chỉ đếm thời gian trễ. Nếu cảm biến còn tác động thì relay vẫn tiếp tục hoạt động.
CHÚ Ý: Sau khi nhấn nút hoặc có tín hiệu vào TRIG thì relay sẽ đóng ngay lập tức và đếm thời gian. Nếu hết thời gian trễ mà nút nhấn hoặc TRIG vẫn còn tín hiệu thì relay vẫn tiếp tục đóng cho tới khi nút nhấn được nhả ra và TRIG không còn tín hiệu.

- Phiên bản 0-10s: MẠCH TƯƠNG THÍCH VỚI CẢM BIẾN. Sau khi nhấn nút hoặc có tín hiệu vào TRIG thì relay sẽ đóng ngay lập tức và đếm thời gian. Hêt thời gian trễ relay sẽ nhả ra dù cho nút nhấn hoặc TRIG còn tín hiệu kích. Mạch phù hợp cho các ứng dụng làm rót rượu tự động hoặc máy rửa tay tự động


ỨNG DỤNG:
- Mạch tạo trễ sử dụng IC NE555 với ngõ ra là tiếp điểm relay, được ứng dụng trong các sản phẩm cần tạo độ trễ để đóng mở thiết bị. Độ trễ được tạo bởi IC timer NE555 và điều chỉnh được thời gian trễ bằng biến trở. Thời gian trễ trong khoảng 0 ~ 20s
- Đóng ngắt được các thiết bị 220V/10A, công suất tối đa 2000W.

THÔNG SỐ KỸ THUẬT:
- Chip chính: NE555 (trễ 0-20s), STM8 (trễ 0-10s)
- Điện áp làm việc: 5-30V DC
- Thời gian chậm trễ: 0-20s hoặc 0-10s
- Kích thước: 5.4cm*2.1cm
- Khối lượng 100g

HƯỚNG DẪN SỬ DỤNG:

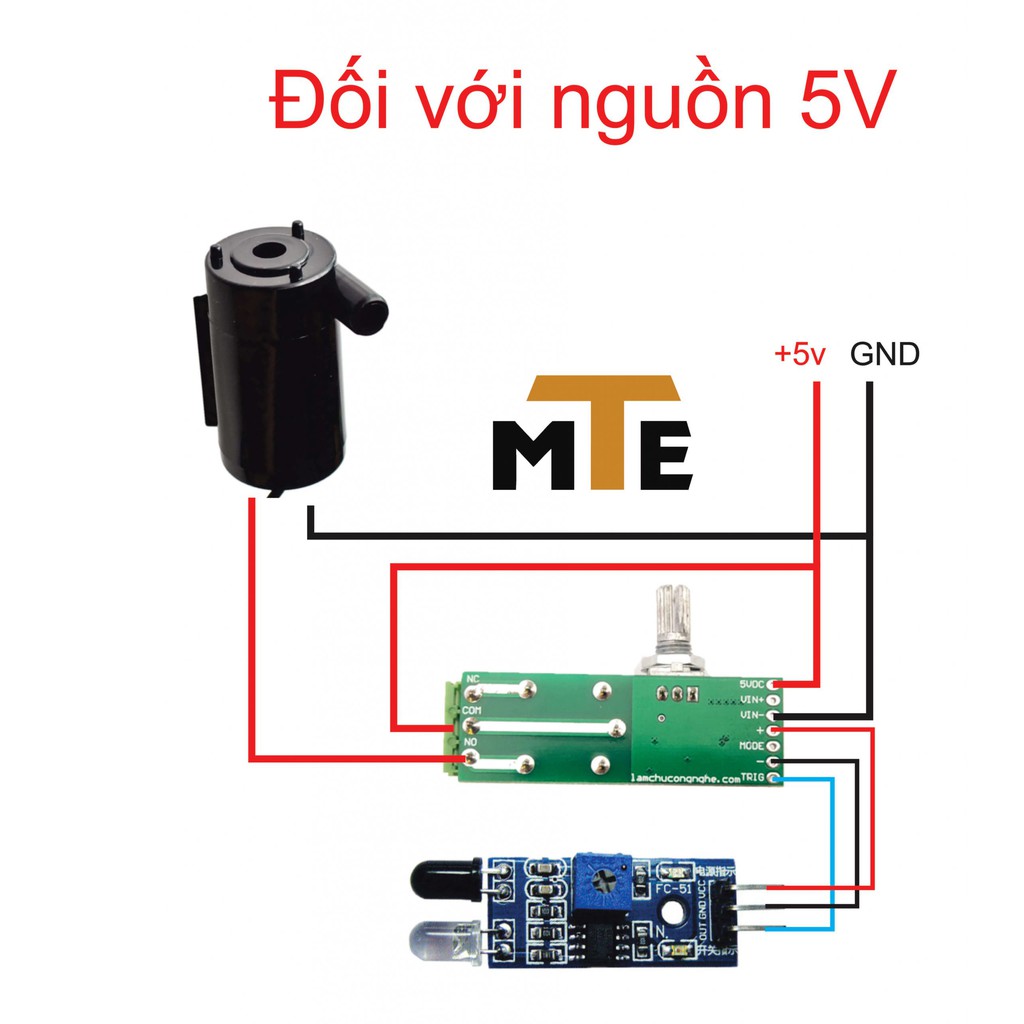

- Để bật relay, cần nối đất chân TRIG hoặc nhấn nút bấm trên mạch.
- Sau 1 khoảng thời gian trễ T, relay trở về trạng thái ban đầu.
- Chỉnh thời gian trễ bằng biến trở, nếu bạn cần tạo trễ ở một thời gian cố định, bạn có thể thay thế biến trở thành một điện trở.
