Mạch tăng áp hạ áp buck boost Tự Điều Chỉnh 0.5-30V 4A ZK-4KX

Giới thiệu Mạch tăng áp hạ áp buck boost Tự Điều Chỉnh 0.5-30V 4A ZK-4KX

Sản phẩm bao gồm: 01 mạch tăng hạ áp 0.5v -30v 4a


ỨNG DỤNG:
Mạch tăng hạ áp buck boost tự điều chỉnh 0.5-30v 4A ZK-4KX tự động điều chỉnh điện áp ở ngõ ra cho dù điện áp đầu vào thay đổi cao hơn hoặc thấp hơn điện áp đầu ra. Mạch có chức năng chống ngược, bảo vệ đầu vào, đầu ra cùng chức năng hiển thị điện áp, dòng điện, công suất tiêu thụ, thời gian hoạt động trên màn hình lcd.

CHỨC NĂNG:
Khởi động mềm (Soft Start): Có
Chống ngược cực đầu vào: Có
Chống ngược cực đầu ra: Có
Bảo vệ điện áp thấp đầu vào: Có (Dải tùy chỉnh 4.8V~30V, mặc định 4.8V)
Bảo vệ quá áp đầu ra: Có (Dải tùy chỉnh 0.5~31V, mặc định 31V)
Bảo vệ quá dòng đầu ra: Có (Dải tùy chỉnh 0~4.2A, mặc định 4.2A)
Bảo vệ quá công suất: Có (Dải tùy chỉnh 0~50W)
Bảo vệ quá nhiệt: Có (Dải tùy chỉnh 80-110℃, mặc định 110℃)
Bảo vệ quá thời gian: Có (Dải tùy chỉnh 0-100h, mặc định tắt)
Bảo vệ quá dung lượng: Có (Dải tùy chỉnh 0-60Ah, mặc định tắt)


THÔNG SỐ:
Điện áp đầu vào: DC 5.5-30V
Điện áp đầu ra: DC 0.5-30V
Dòng tải đầu ra: 3A tối đa 4A (cần lắp thêm tản nhiệt)
Công suất đầu ra: 35W tối đa 50W (cần lắp thêm tản nhiệt)
Hiệu suất: ~88%
Tần số hoạt động: 180KHz
Kích thước: 79*43*26mm


ĐẤU NỐI:
+ IN+, IN-: đầu vào dương, âm.
+ OUT+, OUT-: đầu ra dương, âm.

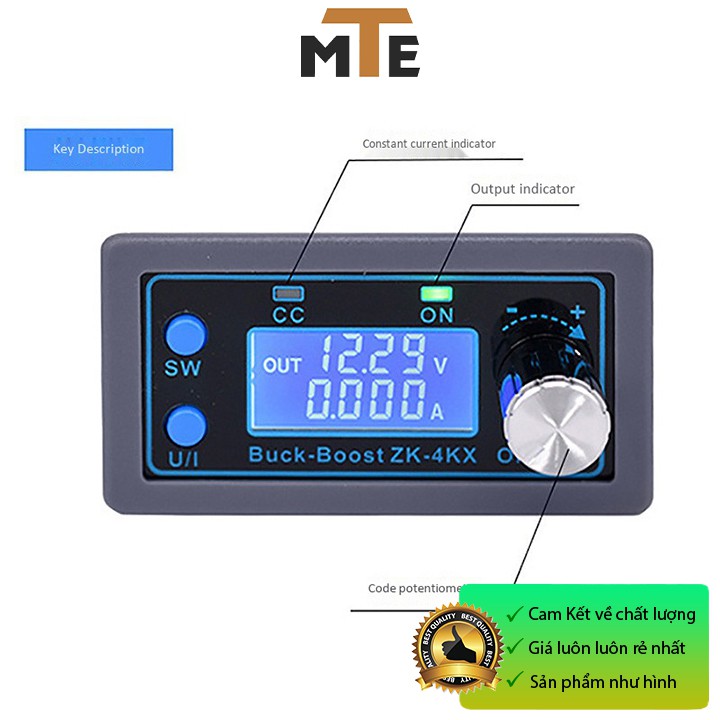

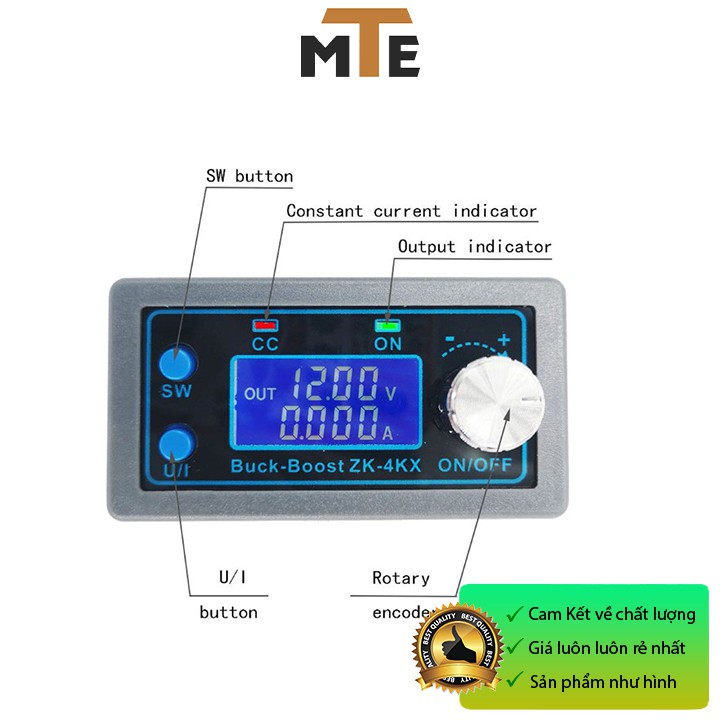

CÀI ĐẶT:

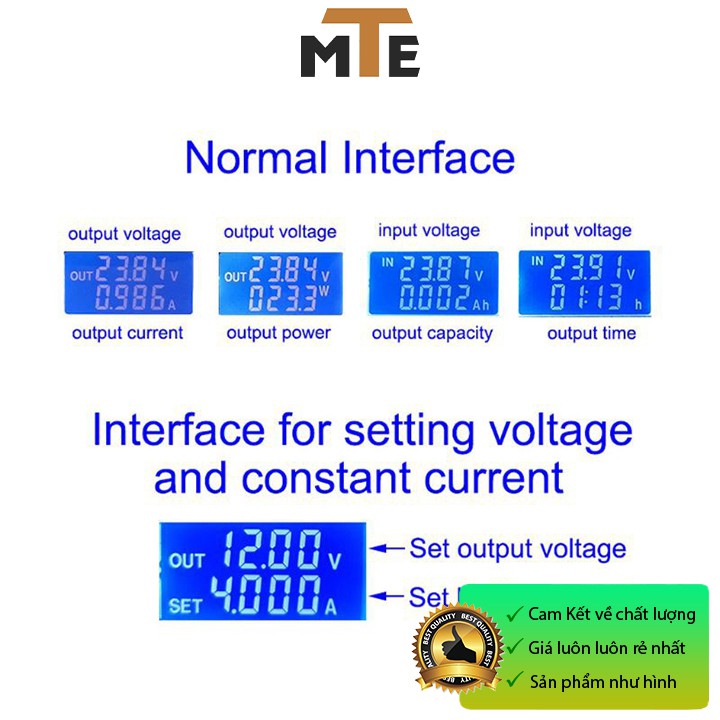

1. Chuyển đổi giá trị hiển thị:
- Nhấn nút SW chuyển đổi hiển thị các giá trị Dòng điện (A) - Công suất (W) - Dung lượng (Ah) - Thời gian (h),
- Nhấn giữ chuyển giữa điện áp vào và ra

2. Cài đặt điện áp đầu ra:
Nhấn nút U/I để vào giao điện cài đặt, nhấn và xoay chiết áp Encoder để chỉnh giá trị
Sau khi cài đặt xong, nhấn nút U/I 2 lần hoặc để 10 giây không thao tác

3. Cài đặt dòng điện tối đa cho đầu ra:
Nhấn nút U/I, sau đó nhấn U/I 1 lần nữa để vào giao điện cài đặt dòng điện, nhấn và xoay chiết áp Encoder để chỉnh giá trị.
Sau khi cài đặt xong, nhấn nút U/I hoặc để 10 giây không thao tác

4. Cài đặt trạng thái khởi động mặc định khi mở nguồn:
Nhấn giữ nút U/I, Nhấn giữ nút chiết áp Encoder để chọn giữa "OPEN OFF" hoặc "OPEN ON". Với giá trị "OPEN OFF" khi mở nguồn thì ngõ ra mặc định ngắt và ngược lại với "OPEN ON"
Nhấn giữ nút U/I để trở về màn hình chính

5. Cài đặt các ngưỡng tham số bảo vệ:
Nhấn giữ nút U/I, sau đó nhấn nút SW để chọn tham số cần cài đặt:
LUP: ngưỡng bảo vệ điện áp thấp
OUP: ngưỡng bảo vệ quá áp
OCP: ngưỡng bảo vệ quá dòng
OPP: ngưỡng bảo vệ quá công suất
OAP: ngưỡng bảo vệ quá dung lượng
OHP: ngưỡng bảo vệ quá thời gian
OTP: ngưỡng bảo vệ quá nhiệt độ
nhấn và xoay chiết áp Encoder để chỉnh giá trị. nhấn giữ encoder để bật/tắt chế độ OAP và OHP. các chế độ bảo vệ khác mặc định bật

6. Hiệu chuẩn điện áp và dòng điện:
Nhấn nút U/I rồi nhấn nút SW cho đến khi hiển thị giá trị CAL
Hiệu chuẩn điện áp đầu vào: CAL + IN + V
Hiệu chuẩn điện áp đầu ra: CAL + OUT + V
Hiệu dòng điện đầu ra: CAL + OUT + A
nhấn và xoay chiết áp Encoder để chỉnh giá trị. nhấn giữ encoder để lưu, Nhấn giữ nút U/I để trở về màn hình chính
